アンカー工事とは

アンカー工事とは、既存のコンクリート構造物にドリルで削孔し、アンカーボルトを後付けして新たな構造物や設備を固定する工法です。
アンカーボルトには、コンクリート打設前に設置する「先付けアンカーボルト」と、打設後に取り付ける「あと施工アンカーボルト」があり、後者はさらに「金属系アンカー」と「接着系アンカー」に分類されます。
金属系アンカーは機械的に固定し、接着系アンカーは接着剤を用いて定着させます。これらの工法は、耐震補強工事や設備の増設、手すりや看板の設置など、さまざまな場面で活用されています。

特に耐震補強工事では、既存建物の柱や梁の補強に用いられ、建物の安全性向上に寄与します。また、設備機器の取り付け時には、空調設備や配管の固定、橋梁やプラントの補修工事など、多岐にわたる現場で利用されています。適切なアンカーの選定と施工管理は、安全で長寿命な構造物の実現に不可欠です。さらに、リフォームやリノベーションの際にも活用され、既存構造物への新たな機能追加や強度向上を図ることができます。施工時には、コンクリートの強度や内部鉄筋の配置、かぶり厚さなどを考慮し、適切な施工方法を選択することが重要です。

アンカーの種類

金属系アンカー

金属系アンカーは、コンクリートに削孔した穴の中で拡張部が開き、孔壁に機械的に固着する構造を有しています。耐久性・耐食性・耐火性に優れる特性を持ち、建築や交通インフラなどに一般的に使用されています。

詳しくはこちら

接着系アンカー

接着系アンカーは、コンクリートに削孔した穴に充填した接着剤（カプセル方式又は注入方式）が化学反応により硬化し、アンカーボルトと対象母体を物理的に固着するアンカーです。
カプセル方式とは、カプセル型の封入された樹脂をアンカーボルトにて攪拌する方式で、注入方式とは、専用のカートリッジや現場調合により接着剤を注入する方式です。コンクリートへの固着強度が高いことから、各構造物に使用されています。

詳しくはこちら

その他のアンカー類

金属系アンカー、接着系アンカー以外のアンカーを言います。
材質（金属・プラスチック等）及び固着方法（打込式・ねじ込式等）とも色々あります。

施工手順

お問い合わせから現場調査、最適な施工計画のご提案、社内の安全大会による安全徹底を経て、確実で高品質な施工を行い、作業完了後は検査や報告を通じて安心をお届けしています。

お問い合わせ
事前打ち合わせ
現場調査
施工計画のご提案
受注
社内の安全大会
作業実施
作業完了

現場で使用する部材に関する各種証明書の提出や、必要に応じた書類作成も当社が実施します。

あと施工アンカーの年表

学協会指針類

公共建築改修工事標準仕様書
(財) 建築保全センター
建築設備耐震設計・施工指針
(財) 日本建築センター
建築改修工事監理指針
(財) 建築保全センター
既存鉄筋コンクリート造建築物の
耐震診断基準・耐震改修設計指針・同解説
(財) 日本建築防災協会
自家用発電設備耐震設計のガイドライン
(社) 日本内燃力発電設備協会
各種合成構造設計指針・同解説
(社) 日本建築学会
コンクリートのあと施工アンカー
工法の設計・施工指針 (案)
土木学会
電気通信設備据付標準図集
(社) 建設電気技術協会

アンカー工事の実績

阪和自動車道　松原地区耐震補強工事(その2)

落橋防止システム工　完成写真
詳しくはこちら
鋼構造物維持工事（2024-阿倍野・三宝）

高速道路の鉄筋コンクリート床版下面に鋼板を据付、隙間にエポキシ樹脂を注入し床版の剛性を向上させる鋼板接着工法を施工。
詳しくはこちら

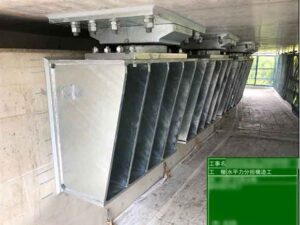

主要地方道（新）大阪高槻京都線　登町高架橋耐震補強工事

橋軸方向、橋軸直角方向、双方の水平力を補強する耐震構造（施工後）
詳しくはこちら

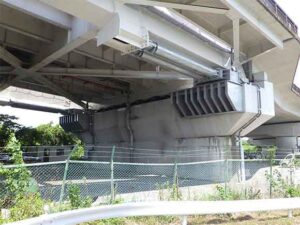

平成記念橋橋りょう耐震補強・補修工事

耐震補強用ダンパー設置状況（施工後）
詳しくはこちら

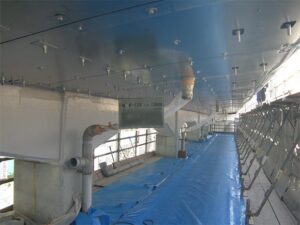

鳥飼保線所管内土木構造物大規模改修その他工事

橋梁上部工下面に断面補強用鋼板の設置を行った
詳しくはこちら

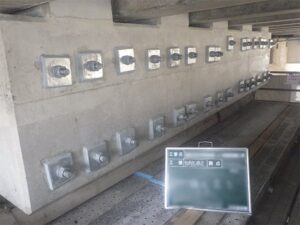

国道2号玉手西高架橋（上）他耐震補強工事

耐震補強としてピアPC橋梁橋軸直角方向変位制限にあと施工アンカー締着を行った。
