試験・検査
鉄筋探査
鉄筋位置を非破壊で探査

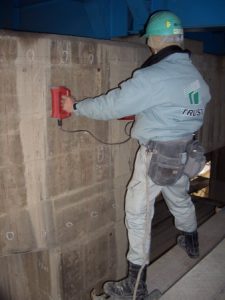

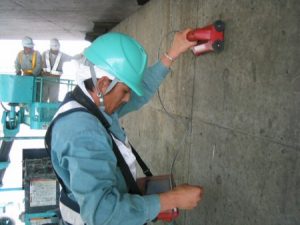

鉄筋探査は、コンクリート構造物の非破壊検査として、電磁波レーダ法や電磁誘導法を用いて、鉄筋の位置、配筋状態、かぶり厚さを調査する技術です。これにより、コンクリート削孔時の鉄筋切断や埋設物の損傷事故を未然に防止し、構造物の安全性と品質を確保します。特に、電磁波レーダ法は、コンクリート内部の鉄筋や空洞の位置を高精度で検出できるため、広く活用されています。
鉄筋探査の特徴
-
内部構造の可視化調査
電磁波レーダや誘導法により、鉄筋の配置やかぶり厚さを高精度に測定できます。コンクリートを傷つけずに内部状況を把握することができます。
-
狭小空間でも対応可能
小型の探査機器を使用することで、梁下・壁際・柱回りなどの狭い場所や複雑な構造部でも安定した調査が行えます。現場の制約条件にも柔軟に対応できます。
-
結果の即時確認による効率化
探査後すぐに数値や位置をその場で確認可能なため、削孔やアンカー工事などの次工程への移行がスムーズです。工期短縮と人的ミス防止に寄与します。
-
施工前のリスク回避に最適
事前に鉄筋や空洞を正確に把握することで、誤って配筋を損傷するリスクを未然に防ぎ、安全で効率的な施工計画の策定が可能です。
鉄筋探査の用途
-
建築工事
- あと施工アンカー設置部の鉄筋干渉回避調査
- コア抜き施工に先立つ鉄筋レイアウト確認
- 内装改修における設備配管用穿孔前探査
-
土木工事
- 橋梁補修工事前の鉄筋配置確認
- 擁壁構造体のかぶり厚さ確認
- トンネル覆工内の非破壊による配筋調査
-
耐震補強工事
- RC柱補強に伴う既存鉄筋の探査
- 耐震壁追加設置時の鉄筋レイアウト確認
- 補強用アンカー打設前の安全確認
-
施設改修工事
- 老朽建物の構造診断における鉄筋調査
- 空調・電気設備改修に伴う穿孔位置確認
- 外装改修工事での埋設物回避のための探査
鉄筋探査の施工例
- 商業ビル壁面の鉄筋配列確認工事
- 病院改修部位の鉄筋調査工事
- 工場建屋基礎部の構造確認工事
- 集合住宅外装部の鉄筋検出工事
- 小学校床スラブの非破壊探査工事
- 橋脚表面のかぶり厚さ測定工事
- テナント施設天井面の配筋探査工事
- 市民ホール床部の構造診断工事
様々な鉄筋探査の工事に対応しております、
まずはお気軽にご相談ください。
