平成記念橋 橋りょう耐震補強・補修工事

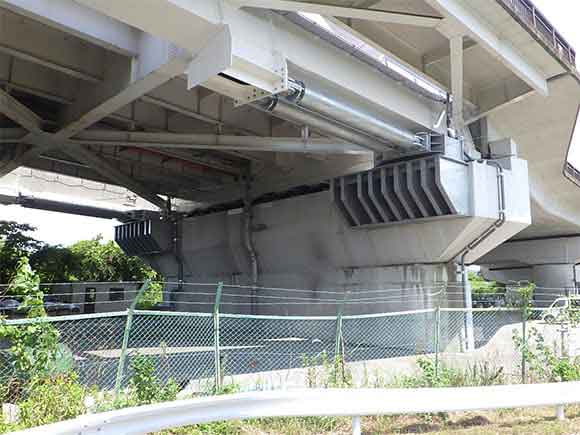

耐震補強用ダンパー設置状況(施工後)

耐震補強工事(土木インフラ) 平成記念橋 橋りょう耐震補強・補修工事

施工の様子

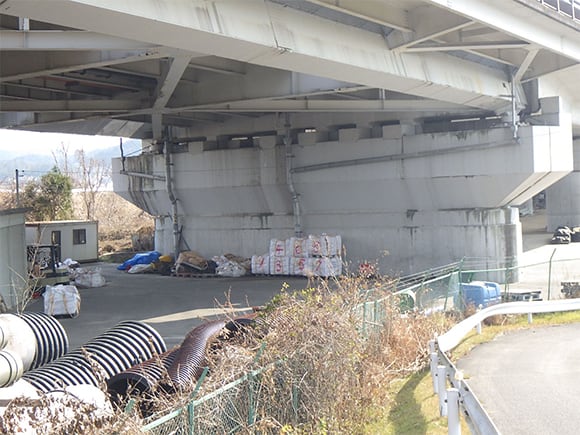

  • 耐震補強用ダンパー設置状況(施工前)耐震補強用ダンパー設置状況(施工前)
  • 既設鉄筋とあと施工アンカーが干渉しない様に事前に鉄筋探査を行い鉄筋位置の計測を行った既設鉄筋とあと施工アンカーが干渉しない様に事前に鉄筋探査を行い鉄筋位置の計測を行った
  • ダイヤモンドコアを用いてあと施工アンカー用の孔削孔を行った。ダイヤモンドコアを用いてあと施工アンカー用の孔削孔を行った。
  • ダイヤモンドコアを用いてあと施工アンカー用の孔削孔を行った。(削孔完了、ダメ孔補修前)ダイヤモンドコアを用いてあと施工アンカー用の孔削孔を行った。(削孔完了、ダメ孔補修前)
  • 接合筋を挿入後、注入用ホースの設置、シール材の取付を行った接合筋を挿入後、注入用ホースの設置、シール材の取付を行った

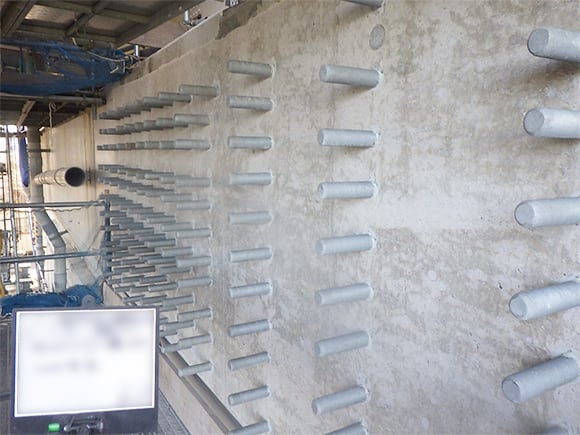

  • 樹脂注入タイプあと施工アンカー施工完了状況樹脂注入タイプあと施工アンカー施工完了状況
  • 下部工取付用鋼製ブラケット揚重作業状況下部工取付用鋼製ブラケット揚重作業状況
  • 耐震用ダンパー材揚重作業状況耐震用ダンパー材揚重作業状況
