Results大阪高槻京都線 高架橋耐震補強工事

大規模な地震の際に、橋桁などの上部構造の落下を防止する仕組みは落橋防止装置や落橋防止構造と呼ばれ、複数種類が考案され数多くの橋梁に取付けられています。
阪神淡路大震災以降は特に落橋防止装置の強化が図られています。
実際にあと施工アンカーを用いて鋼製の落橋防止装置を設置した施工例です。

施工の様子

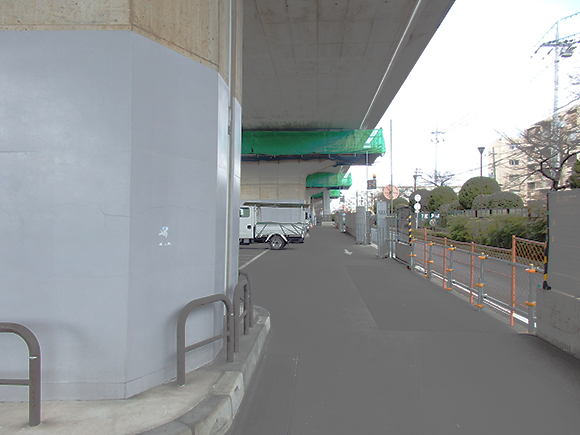

  • あと施工アンカー工事 耐震補強工事(土木インフラ)> 大阪高槻京都線 高架橋耐震補強工事 施工前段階、耐震補強を行う橋梁橋脚部の場所と養生足場の状況写真施工前段階、耐震補強を行う橋梁橋脚部の場所と養生足場の状況写真

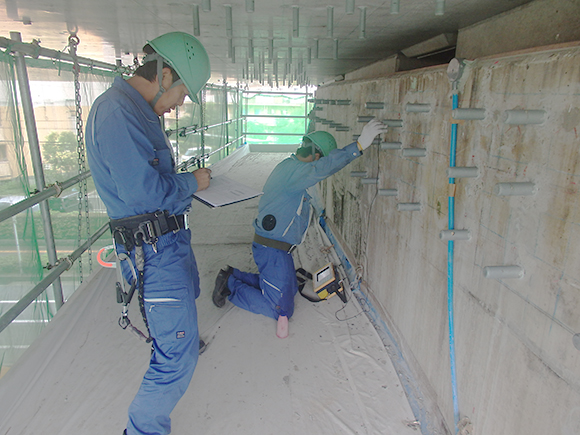

  • あと施工アンカー工事 耐震補強工事(土木インフラ)> 大阪高槻京都線 高架橋耐震補強工事 施工前段階、耐震補強を行う橋梁橋脚部内部の鉄筋状況の把握、鉄筋探査状況写真施工前段階、耐震補強を行う橋梁橋脚部内部の鉄筋状況の把握、鉄筋探査状況写真

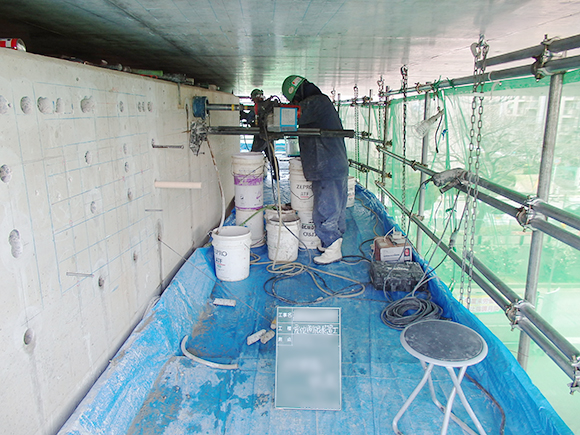

  • あと施工アンカー工事 耐震補強工事(土木インフラ)> 大阪高槻京都線 高架橋耐震補強工事 あと施工アンカー用孔の削孔状況、ダイヤモンドコアによる削孔状況写真、場合によっては鉄筋センサー付きのものを用いて鉄筋への保護を行うあと施工アンカー用孔の削孔状況、ダイヤモンドコアによる削孔状況写真、場合によっては鉄筋センサー付きのものを用いて鉄筋への保護を行う

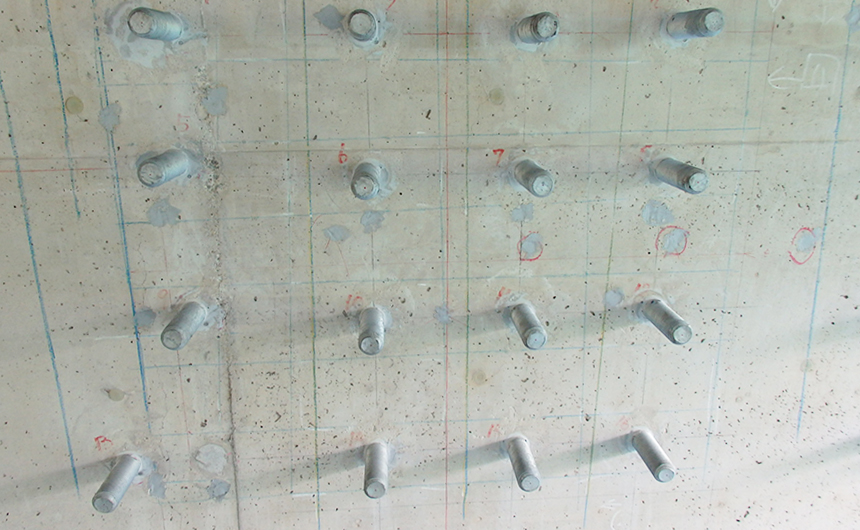

  • あと施工アンカー工事 耐震補強工事(土木インフラ)> 大阪高槻京都線 高架橋耐震補強工事 あと施工アンカー施工、樹脂注入前の接合ボルトの固定状況写真あと施工アンカー施工、樹脂注入前の接合ボルトの固定状況写真
  • あと施工アンカー工事 耐震補強工事(土木インフラ)> 大阪高槻京都線 高架橋耐震補強工事 あと施工アンカー自主確認試、プロテクターTI-50による引張荷重試験あと施工アンカー自主確認試、プロテクターTI-50による引張荷重試験
  • あと施工アンカー工事 耐震補強工事(土木インフラ)> 大阪高槻京都線 高架橋耐震補強工事 あと施工アンカーの埋込み長の測定、超音波探傷器によるあと施工アンカー長さ計測写真あと施工アンカーの埋込み長の測定、超音波探傷器によるあと施工アンカー長さ計測写真
