あと施工アンカー注入方式用補助具

充填量を管理する
イージープラグ

PAT. P
NETIS登録申請中

目印をつけたホースが
接着剤を注入した際に押し出されることで

注入状況を
しっかり把握!

120秒でわかる
イージープラグ

OVERVIEW

あと施工アンカー
注入方式の課題

  1. 1.充填不良

    充填不良

    注入方式の接着系あと施工アンカーの施工手順は、あらかじめコンクリート母材の穿孔孔に接着剤を注入した後に接合筋を挿入し定着します。接着剤の注入には定形の手順が確立されておらず接着剤の充填不足などの施工不良が生じやすく、穿孔した孔内部の現象であるため状況が把握しづらいものです。

  2. 2.接着剤ロスの削減

    接着剤ロスの削減

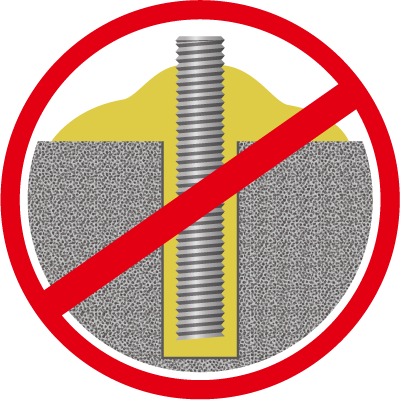

    接着剤の注入方法は手順・方法が確立されておらす、併せて穿孔した孔内部の充填状況であるため、注入剤がオーバーフロー(溢れ出しても)しても空隙が生じたままの可能性が残ります。これらのことから過剰な注入が行われるケースもあり、注入量管理がずさんとなり余分な接着剤が発生します。

  3. 3.ゴミの低減

    ゴミの低減

    余分な接着剤が発生することで、そこに使用されている容器などのゴミが大量に発生します。
    イージープラグによる確実な充填により、注入量の適量化を実現しますので、ロスの削減に繋がり、容器などのゴミも合わせて低減が可能となります。

イージープラグの使い方

HOW TO

施工準備

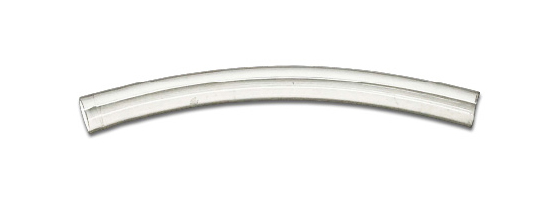

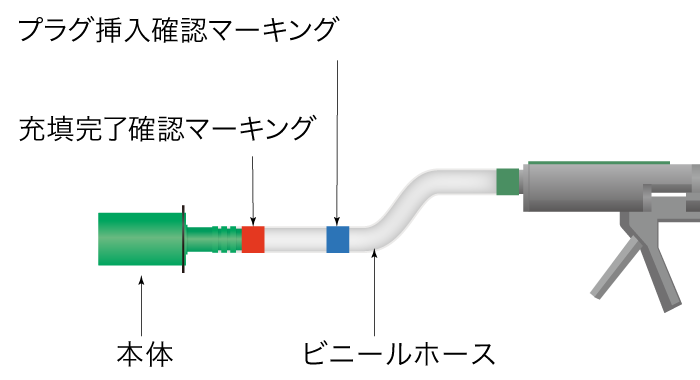

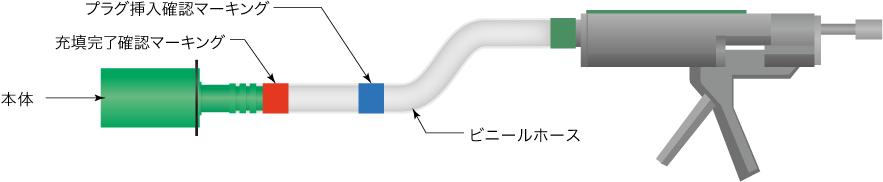

ビニールホースに、プラグ挿入確認用と充填完了確認用のマーキングをつけてください
延長ホースとの接続例はこちら

【マーキング位置について】
A法 : マーキング位置を必要樹脂量より算定
B法 : マーキング位置をボルト体積より算定

計算方法は当社WEBサイトをご参照ください。
(ご利用には会員登録が必要です)


施工方法

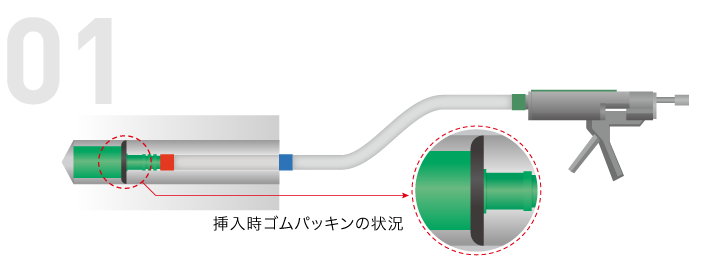

  1. 挿入時ゴムパッキンの状況挿入時ゴムパッキンの状況

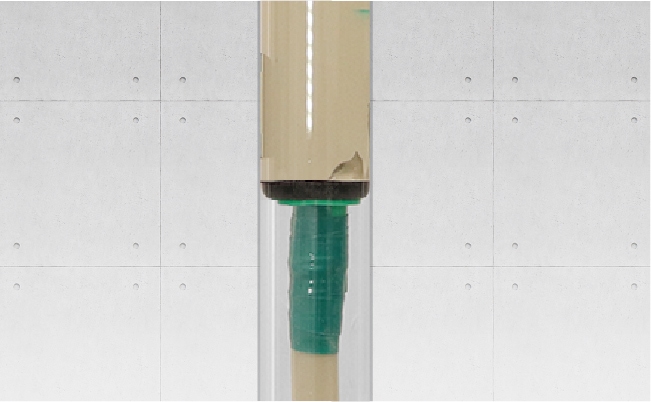

    底までイージープラグを挿入する

    プラグ挿入確認マーキングを目安に、穿孔の底までイージープラグを挿入します。

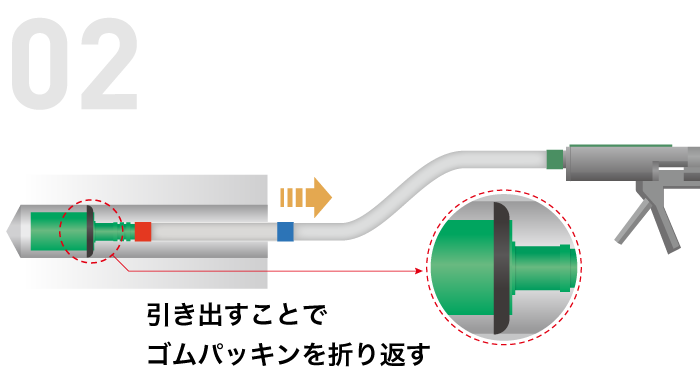

  2. 引き出すことでゴムパッキンを折り返す引き出すことでゴムパッキンを折り返す

    約10〜20mm引き出す(引き出し過ぎ注意)

    約10〜20mmイージープラグを引き出します。この動作で、ゴムパッキンを折り返します。ゴムパッキンを折り返すことで、逆止弁となり、接着剤が漏れることを防ぎます。

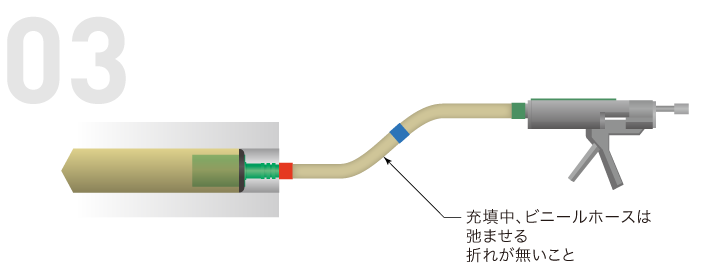

  3. 充填中、ビニールホースは弛ませる 折れが無いこと充填中、ビニールホースは弛ませる 折れが無いこと

    マーキング確認、注入完了

    接着剤を注入します。吐出し圧でイージープラグが移動します。充填中は、ビニールホースは弛ませ、折れが無いことを確認してください。充填完了確認マーキングが穿孔入り口まで押し出されたら、接着剤の注入を止めます。

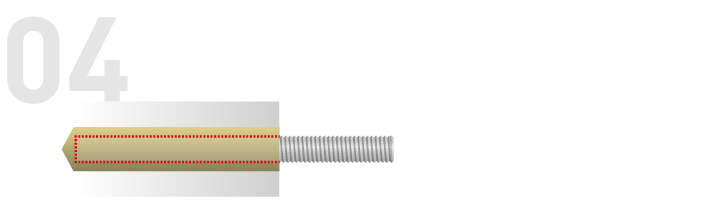

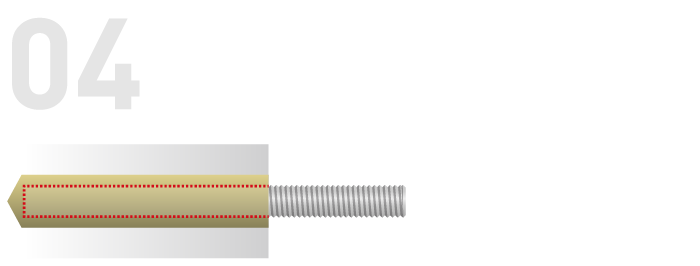

  4. 接合筋挿入、溢れた接着剤をふき取る

    イージープラグを抜き出し、接合筋を挿入します。溢れた接着剤をふき取ります。

プレ混合式、
ミキシングノズル式に
対応!

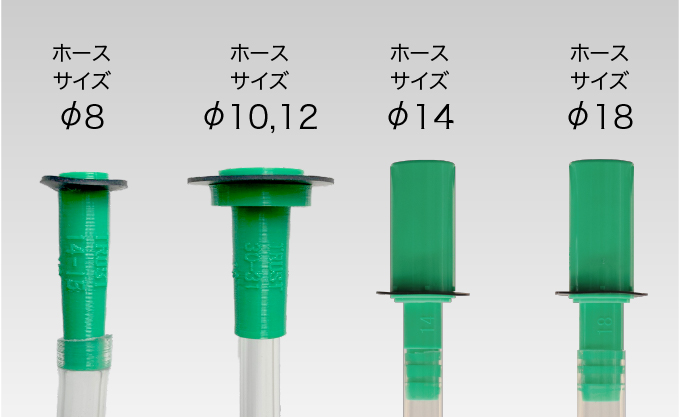

イージープラグの
仕様

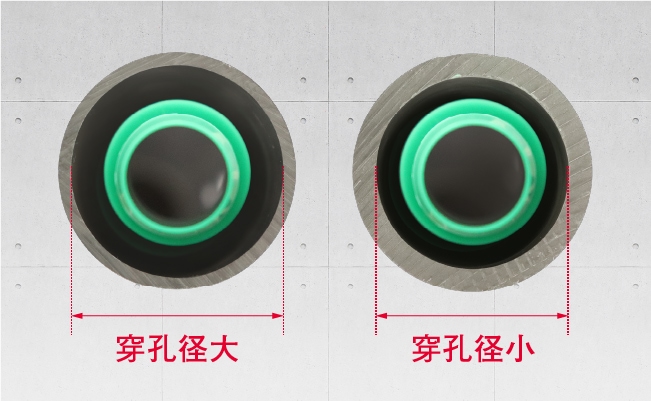

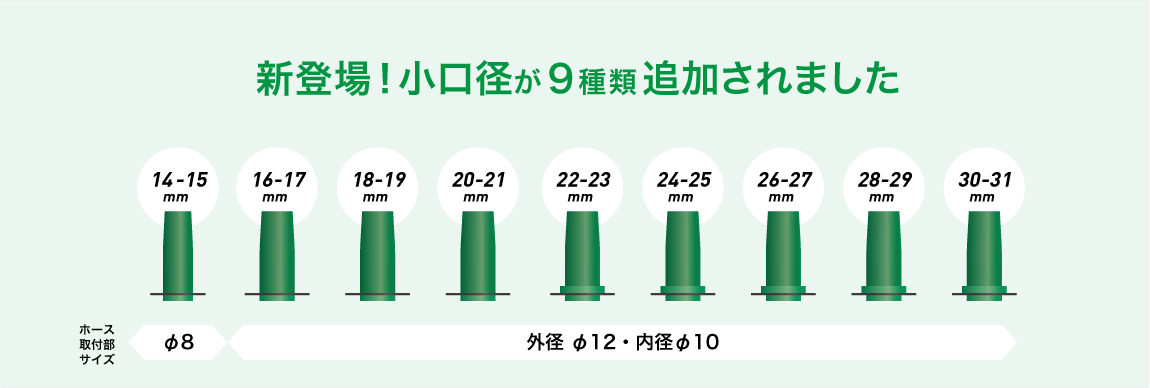

穿孔径適応範囲

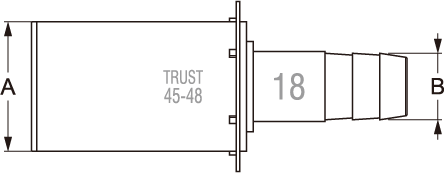

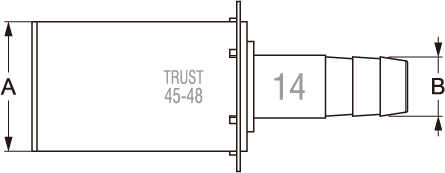

寸法図φ14
寸法図φ18
No. 穿孔径範囲
(φmm)
A
イージープラグ
(φ)
B
EG1-14-26 32-36 26 14
EG2-14-30 37-40 30
EG3-14-34 41-44 34
EG4-14-38 45-48 38
EG5-14-42 49-52 42
EG6-14-46 53-56 46
EG7-14-54 61-64 54
EG8-14-58 65-68 58
EG9-18-26 32-36 26 18
EG10-18-30 37-40 30
EG11-18-34 41-44 34
EG12-18-38 45-48 38
EG13-18-42 49-52 42
EG14-18-46 53-56 46
EG15-18-54 61-64 54
EG16-18-58 65-68 58
HC18-22 変換コネクタ(容器側ノズルφ22に使用、ホースはφ18使用)

変換コネクタ、軟質ビニールホース、

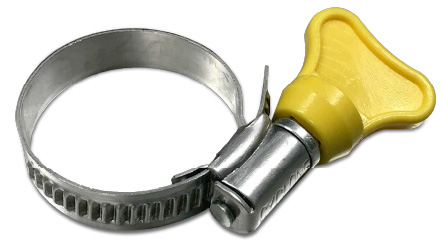

ホースバンドは、別途、ご購入ください。

注意事項

よくあるご質問

イージープラグを使用した施工において注意することはありますか?
孔底にイージープラグを挿入後、必ず、ホースは引き出し、ゴムパッキンを折り返してください。折り返すことで逆止弁効果により、接着剤の吐出し圧により押し出されます。但し、引き出し過ぎに注意してください。
横向きや上向き(天井向き)でも使えますか?
はい、使用可能です。下向き、上向き(天井向き)、横向きの施工に対応しております。
有機系接着剤、無機系接着剤、双方で同様に使えますか?
はい、両方に使用可能です。
価格は?
参考価格6,500円です。
納期は?
弊社直送の場合、ご注文後、翌日出荷です。(土・日・祝日は除く)
